YB-D系列中压叶片泵

　　YB-D系列叶片泵系双作用定量叶片泵。YB-D系列叶片泵额定压力为100kgF。排量为6.3~100ml/r，用户可根据需要选择。本产品将根据不同的排量组合成单泵和双泵。
　　该泵的压力补偿通过配油盘在油压的作用下能自动补偿间隙。定子、转子、叶片和配油盘等易损件为组合件，便于维修。该泵一般为正转，根据需要可安装成反转。
　　它广泛使用于起重运输车辆、工程机械及行走机械等。也适用于塑料机械和一般工业设备的液压系统中。

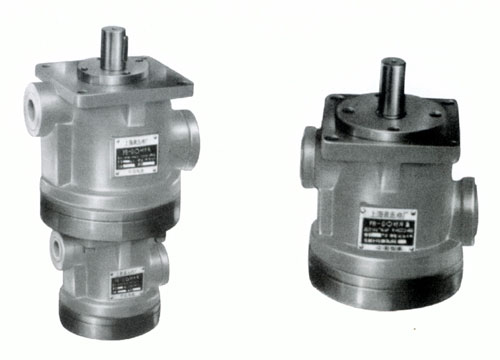

YB-D系列中压叶片泵
　　验收标准：本产品按Q/JBM F002《10、16Mpa定量叶片泵》标准验收。

售后服务：
　　1、 用户应根据安装说明书，正确使用本厂产品。本产品自售出日起保用半年，终身维修。
　　2、 由于用户私自拆卸油泵或使用不当（含系统故障）或运输不当引起的质量问题，不属“三包”范围。用户发现质量问题后，由我厂全质办对使用情况和产品进行分析，鉴定后确定是否“三包”。
　　3、 说明书上标注的电机驱动功率为额定压力、公称转速时所需的功率，用户可根据实际情况，就不同的压力或转速，按下式计算电机匹配的功率值。
　　N（KW）=P×Q/612×η
　　P～系统工作压力（kgf/cm2）
　　Q～流量（l/min）
　　η～油泵总效率
　　1Mpa=10.2kgf/cm2
　　流量=排量×转速
　　一般取η=80%

技术参数

型号
排量ml/r
额定压力MPa
公称转速r/min
转速范围 r/min
驱动功率 kw
重量 kg
YB-D  6.3 YB-D  10 YB-D  12 YB-D  16 YB-D  20 YB-D  25 YB-D  32
6.3 10 12 16 20 25 32
10.0
1000
600～1800
1.3 2.0 2.5 3.3 4.1 5.4 6.5
9
YB-D  40 YB-D  50 YB-D  63 YB-D  80 YB-D 100
40 50 63 80 100
600～1500
8.2 10.2 12.9 16.3 20.4
19
YB-D6.3～32/6.3～32
6.3/32/6.3～32
600～1800
二个单泵功率之和
12.2
YB-D6.3/32/40～100
6.3～32/40～100
600～1500
32

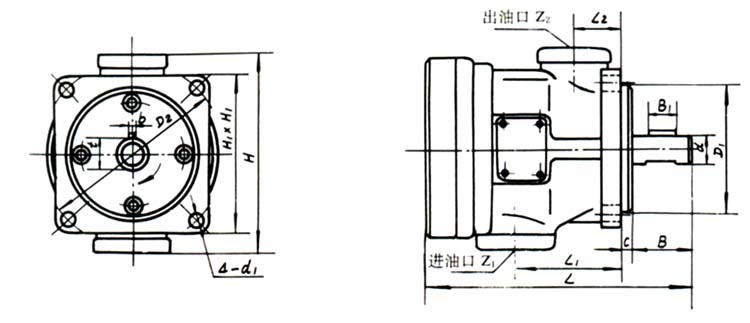

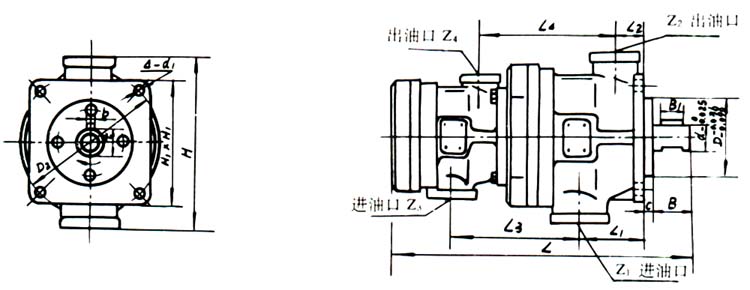

型号
L
L1
L2
L3
L4
B
B1
H
H1
D1
YB-D 6.3～32
YB-D 40～100
YB-D 6.3～32/6.3～32
YB-D 6.3～32/40～100
185
230
322
365
74
88
74
88
33
33
33
33


136 163


136 177
43
45
43
45
20
30
20
30
140
200
140
200
110
150
110
150
Φ90
Φ90
Φ90
Φ90



型号
D2
d
d1
c
t
b
Z1
Z2
Z3
Z4
YB-D 6.3～32
YB-D 40～100
YB-D 6.3～32/6.3～32 YB-D 6.3/3.2/40～100
Φ128 Φ175
Φ128 Φ175
Φ20 Φ30 Φ20 Φ30
Φ11 Φ13 Φ11 Φ13
7
10
7
10
22 0 ～0.15
33 0   ～0.30
22 0   ～0.15
33 0   ～0.30
5 0～0.03
8   0～0.036
5   0～0.03
8   0～0.036
Z1”
Z1 1/2”
Z1” 1/2”
Z3/4” Z1” Z3/4” Z1”


Z1” Z1”


Z3/4” Z3/4”
使用注意事项
　　1、 油泵轴端与动力源（电机）输出轴的连接推荐使用弹性联轴器，安装同轴偏差控制在0.1mm以内，泵轴上不允许直接承受径向力和轴向力，以免造成油泵异常损坏。
　　2、 安装联轴器时需仔细擦清联轴器孔和被连接轴的表面，以减小由振动引起轴端表面的微动磨损，从而长期保持配合轴径尺寸精度。
　　3、 注意区分进油口和出油口。通常进油口大，出油口小，切勿颠倒，当验证油泵转向符合标牌箭头的方向时，才能点动电机，至油泵吸排油正常后再正式启动。
　　4、 泵的吸油高度一般不超过500mm，泵吸入口压力在～0.02～0.025Mpa之间，泵的排量越大要求吸入压力越高。
　　5、 泵的进油口，管接头直至油箱油面以上的整个吸油管道和附件的接合必须严格密封，任何部位不得漏气，否则将在油箱内产生大量泡沫，空气吸入还会使油泵产生气蚀，引起油泵噪声，损坏和引起液压系统的振动。
　　6、 为防止油泵吸入杂物，减少磨损，泵的进油口应装置100～800um的滤油器，其过滤能力应不小于泵流量的三倍，同时推荐在排油管道油口处安装精度为30～50um的滤油器，以确保油液的清洁度，提高液压系统稳定性和液压元件的工作寿命。
　　7、 为确保油泵的性能，延长使用寿命，液压系统应使用抗磨液压油，推荐选用N46号抗磨液压油，长期工作油温宜在10oC～60oC范围内。油箱设计宜采用封闭型，需定期清洗滤油器与检查油的品质，就实际情况更换工作油液。
　　8、 YB-D系列叶片泵用于车辆液压系统时的最高转速为1800转/分，推荐注塑机系统使用1000转/分，可获得较理想的寿命和平稳的传动。

故障及排除方法

故障
原因
措施
泵不出油或没有压力
1、吸油高度太高或液面太低 2、滤油器堵塞 3、电动机反转 4、工作油液粘度太厚 5、油泵启动转速太低
1、增加油液或降低吸油高度 2、清洗滤油器或更换滤油器 3、更正电机转向 4、采用推荐油液或提高油温 5、提高油泵转速至公称转速
噪声异常
1、管道内有空气 2、滤油器容量太小或杂物堵塞 3、油泵与电同安装不同心
1、检查各接合面的密封性 2、清洗滤油器或更换滤油器 3、校正同轴度≤过0.10mm
压力振摆大
1、进油口和接管连接处漏气 2、液压系统溢流阀不稳定
1、检查并锁紧联接件或使用密封胶带保证严格密封 2、修复溢流阀
