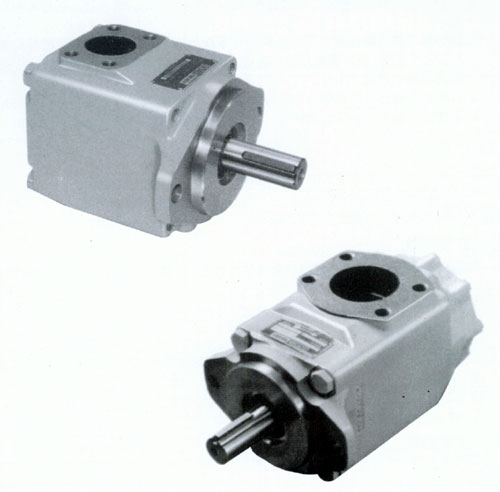

| T6系列高压叶片泵系 |
||||||||||||||||||||||||||||||
| |
||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||

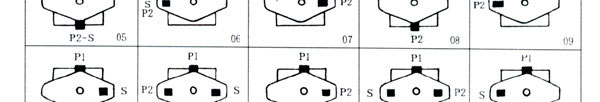

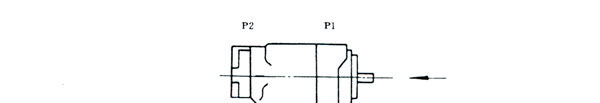

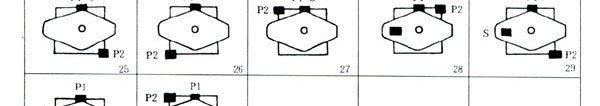

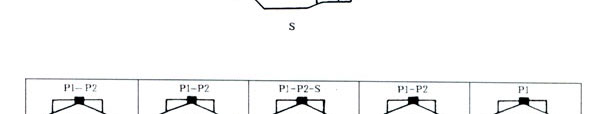

| 一、 结构特点： T6系列浮动侧板式柱销叶片泵是引进美国DENISON公司具有八十年代进行水平的产品。它包括七种型号，单联泵有19种规格，双联泵159种规格。额定压力可达21.0Mpa最高压力达28.0Mpa，排量从10~210ml/r。其噪音低，采用SAE标准，互换性好，与VICKERS公司的叶片泵联接尺寸一致。油泵易损零件设计成组装件形式，便于现场维修。单联泵进出油口相互位置有4种形式，双联泵进出油口相互位置有32种形式。用户可根据实际需要任意选择。 本系列高压叶片泵广泛适用于塑料机械、压铸机械、轧钢机以及船舶制造、工程机械等各种液压系统。 二、 售后服务： 1、 用户应根据安装说明书，正确使用本厂产品，本产品自售出起保用半年，终身维修。 2、 由于用户私自拆卸油泵或使用不当（含系统故障）或运输不当引起的质量问题，不属“三包”范围。用户发现质量问题后，由我厂技质部对使用情况和产品进行分析，鉴定后确定是否“三包。 3、 说明书上标注的电机驱动功率为额定压力、公称转速时所需的功率，用户可根据实际情况，就不同的压力或转速，按下式计算电机匹配的功率值。  |
||||||||||||||||||||||||||||||

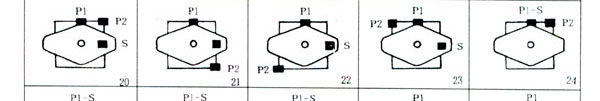

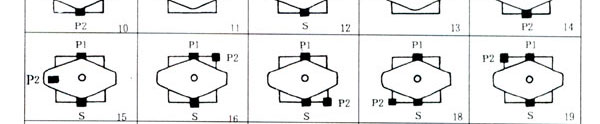

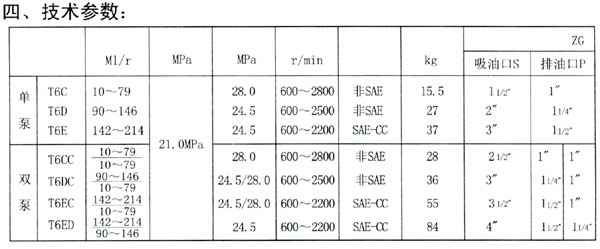

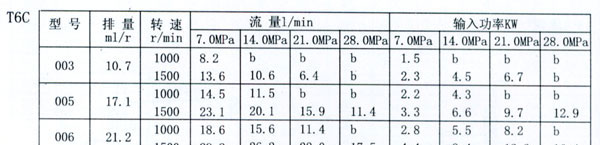

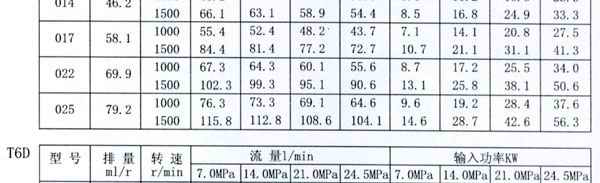

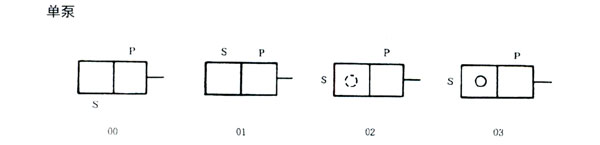

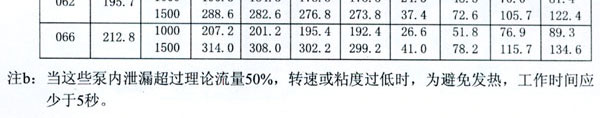

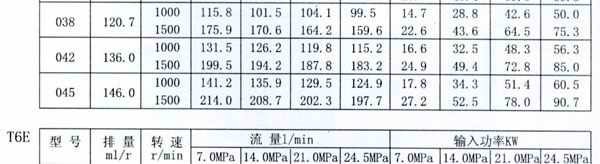

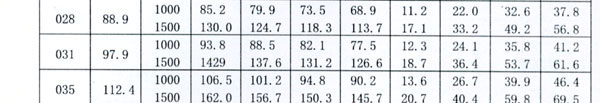

| 三、 订货须知： 1、 选用本产品如需附带锥管螺纹联接形式的进出口油口法兰时，请在订货时注明ZC法兰。 2、 型号说明：  系列号，如C，ED 组合芯子号，如为双泵则是A/B，A为轴端组合芯子型号，B为盖端组合芯子型号 轴型号 轴旋转方向（从轴端看）：R为顺时针，L为逆时针 进出油口相互位置 四、 技术参数：  五、 流量与输入功率：

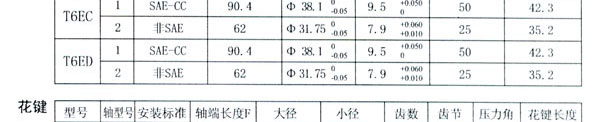

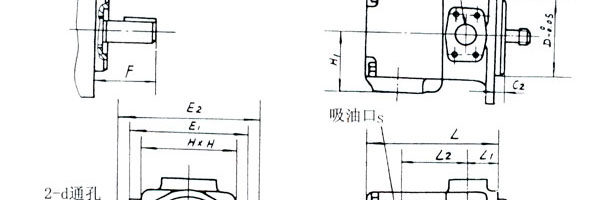

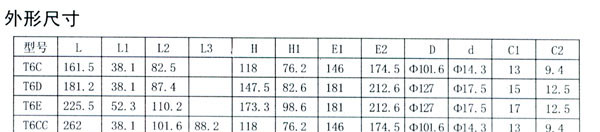

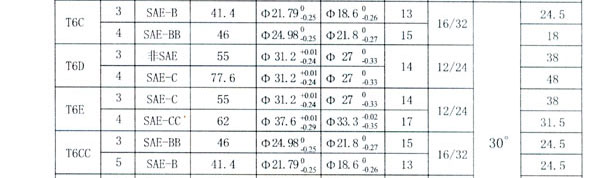

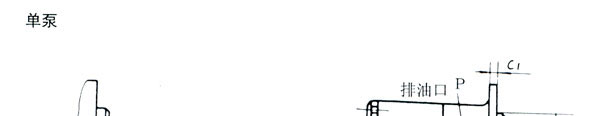

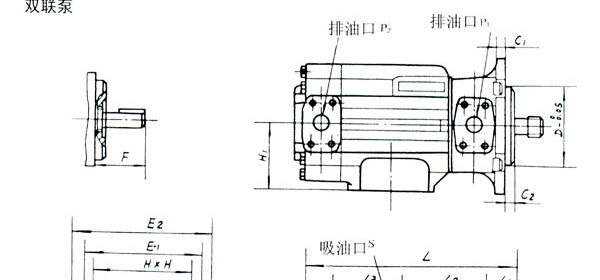

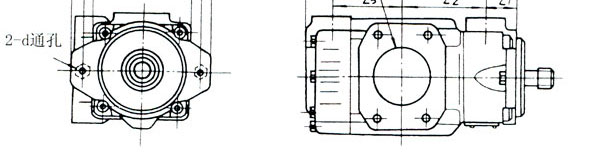

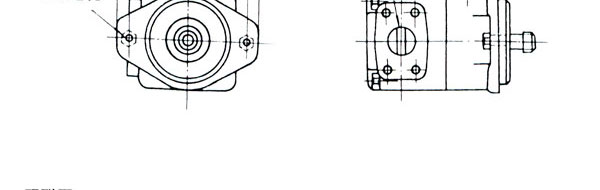

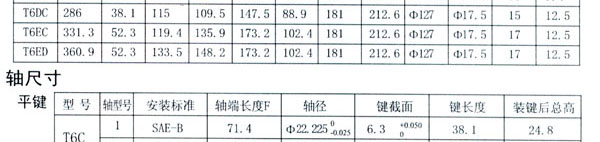

六、 安装尺寸（单位：mm）：

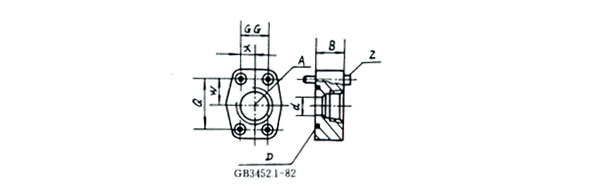

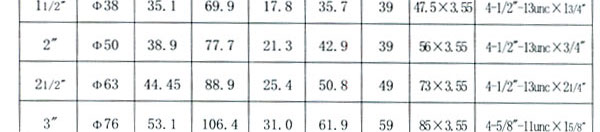

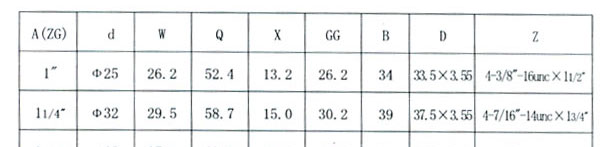

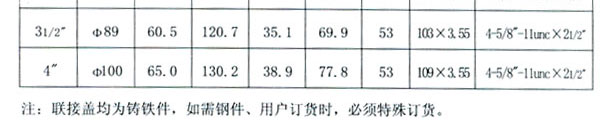

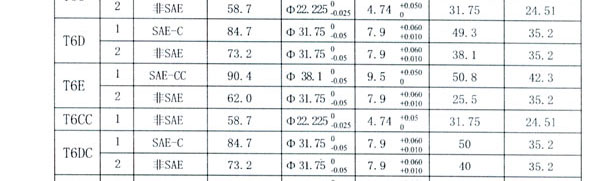

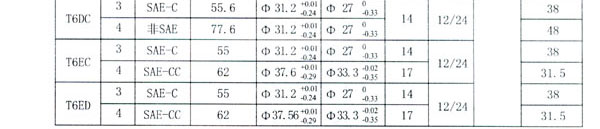

七、 进出油口联接盖尺寸（单位：mm）
|
||||||||||||||||||||||||||||||
| 六、 使用注意事项： 1、 油泵轴端与动力源（电机）输出轴的连接推荐使用弹性联轴器，安装同轴度偏差控制在0.1mm以内，泵轴上不允许直接承受径向力和轴向力，以免造成油泵异常损坏。 2、 安装联轴器时需仔细擦清联轴器孔和被连接轴的表面，以减小由振动引起轴端表面的微动磨损，从而长期保持配合轴径尺寸精度。 3、 注意区分进油口和出油口。通常进油口大，出油口小，切勿颠倒，当验证油泵转向符合标牌箭头的方向时，才能点动电机，至油泵吸排油正常后再正式启动。 4、 泵的吸油高度一般不超过500mm，泵吸入口压力在-0.02~0.025Mpa之间，泵的排量越大要求吸入压力越高。 5、 泵的进油口，管接头直至油箱油面以上的整个吸油管道和附件的接合必须严格密封，任何部位不得漏气，否则将在油箱内产生大量泡沫，空气吸入还会使油泵产生气蚀，引起油泵异常噪音和引起液压系统的剧烈振动。 6、 为防止油泵吸入杂物，减少磨损，泵的进油口应装置100~180μm的滤油器，其过滤能力应不小于泵流量的三倍，同时推荐在排油管道油口处安装精度为30~50μm的滤油器，以确保油液的清洁度，提高液压系统稳定性和液压元件的工作寿命。 7、 为确保油泵的性能，延长使用寿命，液压系统应使用抗磨液压油，推荐选用N46号抗磨液压油，长期工作油温宜在10℃~60℃范围内。油箱设计宜采用封闭型，需定期清洗滤油器与检查油的品质，就实际情况更换工作油液。 七、 故障及排除方法：
|
||||||||||||||||||||||||||||||
|
