YB1～系列中低压叶片泵

　　YB1～系列叶片泵系中低压双作用定量叶片泵。YB1～系列叶片泵额定压力为63kgF。排量为4～100ml/r，用户可根据需要选择。本产品将根据不同的排量组合成单泵和双泵。
　　它广泛使用于金属切削机床或其它机械的中低压液压系统中。该泵一般为正转，根据需要可安装成反转。

一、特点及用途：FEATURES AND APPLICATIONS
　　YB1叶片泵系中压、双作用、定量叶片泵，适用于金属切削机床或其他机械的中、低压液压系统中。该泵一般为正转，根据需要，可安装成反转。
　　Type YB1 is a medium pressure, double～acting, fixed displacement vane pump suitable for use in hydraulic systems of medium or low pressure on machine tools or other machinery. It is designed to rotate in clockwise direction, though it may run in anticlockwise direction through some modifications if required.
二、技术参数：TECHNICAL DATA
1、单泵Single pump

型号规格	排量	压力	转速	容积效率	驱动功率	重量
ModelSeries	Displacement	Pressure	Speed	Volumeefficiency	DrivingPower	Weight
	Ml/r	MPa	r/min	%	KW	kg
YB1～2.5	2.5	6.3	1450	≥68	0.9	5
YB1～ 4	4			≥85	1.1
YB1～6.3	6.3			≥88	1.5
YB1～10	10			≥88	2.3
YB1～16	16	6.3	960	≥88	2.3	9
YB1～20	20				3
YB1～25	25			≥90	3.3
YB1～32	32	6.3		≥90	4.2	16
YB1～40	40			≥92	5
YB1～50	50			≥92	6.2
YB1～63	63	6.3		≥92	7.7	22
YB1～80	80			≥92	9.8
YB1～100	100			≥92	12.3

2、双泵：Double Pump
双泵由二单泵组成、各单泵仍保持其排量、驱动功率为二单泵之和，压力及转速与单泵相同。
The double pump is combination of two single ones. The displacement of each single remains the same. The driving power of the double pump is the sum of those of the two simplex ones. While its pressure and speed are just the same as the single pump.

三、安装尺寸： INSTALLATION DIMENSIONS

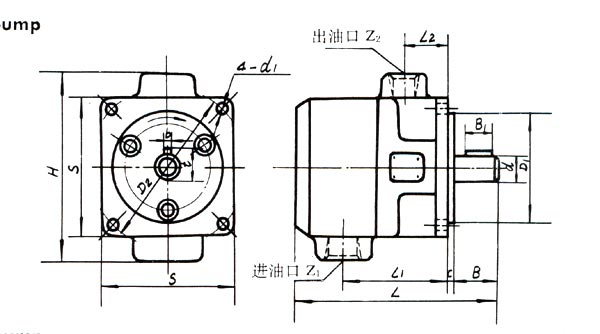

1、单泵 Single pump

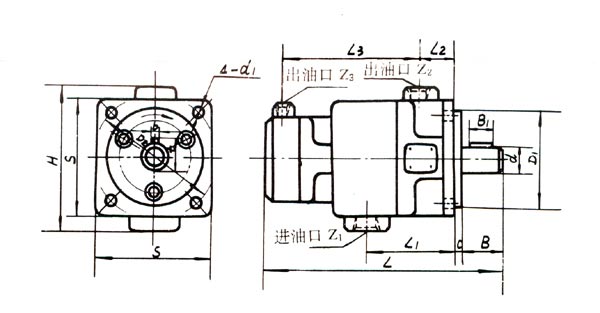

2、双泵：Double Pump

型号规格Model Series	L	L₁	L₂	L₃	B	B₁	H	S	D₁	D₂	d	d₁	c	t	b	Z₁	Z₂	Z₃
YB1～2.5、4、6.3、10	151	80	36		36	16	124	90	φ75dc	φ100	φ15d	φ9	5	17	5	Z3/8”	Z1/4”
YB1～16、20、25	186	98	38		45	20	145	110	φ90dc	φ128	φ20d	φ11	5	21.9	5	Z1”	Z3/4”
YB1—32、40、50	210	110	45		50	25	170	130	φ90dc	φ150	φ25d	φ13	5	28	8	Z1”	Z1”
YB1～63、80、100	225	118	49.5		50	30	200	150	φ90dc	φ175	φ30d	φ13	5	33	8	Z1_1/4”	Z1”
YB1～2.5～10/2.5～10	221	96.5	36	121	36	20	110	90	φ75dc	φ100	φ15d	φ9	5	17	5	Z3/4”	Z1/4”	Z1/4”
YB1～16～25/2.5～10	255	106	38	144	45	20	145	110	φ90dc	φ128	φ20d	φ11	5	22	5	Z1”	Z3/4”	Z1/4”
YB1～32～50/2.5～10	295	140	45	165	50	25	175	130	φ90dc	φ150	φ25d	φ13	5	28	8	Z1_1/4”	Z1”	Z1/4”
YB1～63～100/2.5～10	303.5	150.5	49.5	176	50	30	200	150	φ90dc	φ175	φ30d	φ13	5	33	8	Z1_1/2”	Z1”	Z1/4”
YB1～16～25/16～25	276	122	38	126	45	20	147	110	φ90dc	φ128	φ20d	φ11	5	21.9	5	Z1”	Z3/4”	Z3/4”
YB1～32～50/16～25	305	119.5	44	183.3	50	30	175	130	φ90dc	φ150	φ25d	φ13	5	28	8	Z1_1/4”	Z1”	Z3/4”
YB1～63～100/16～25	318	128	49.5	194	50	30	212	150	φ90dc	φ175	φ30d	φ13	5	33	8	Z1_1/2”	Z1”	Z3/4”
YB1～32～50/32～50	316	139.5	44	191	50	30	175	130	φ90dc	φ150	φ25d	φ13	5	28	8	Z1_1/4”	Z1”	Z1”
YB1～63～100/32～50	337	128.3	49	207.3	50	30	215	150	φ90dc	φ175	φ30d	φ13	5	33	8	Z2”	Z1”	Z1”
YB1～63～100/63～100	348	158	49	218	50	30	205	150	φ90dc	φ175	φ30d	φ13	5	33	8	Z2”	Z1”	Z1”

四、使用注意事项：
　　1、油泵轴端与动力源（电机）输出轴的连接推荐使用弹性联轴器、安装同轴度偏差控制在0.1mm以内，泵轴上不允许直接承受径向力和轴向力，以免造成油泵异常损坏。
　　2、安装联轴器时需仔细擦清联轴器孔和被连接轴的表面，以减小由振动引起轴端表面的微动磨损，从而长期保持配合轴径尺寸精度。
　　3、注意区分进油口和出油口。通常进油口大、出油口小、切勿颠倒，当验证油泵转向符合标牌箭头的方向时，才能点动电机，至油泵肖排油正常后再正式启动。
　　4、泵的吸油高度一般不超过500mm，泵吸入口压力在0.02～0.025MPa之间，泵的排量越大要求吸入压力越高。
　　5、泵的进油口，管接头直至油箱油面以上的整个吸油管道和附件的接合必须严格密封，任何部位不得漏气，否则将在油箱内产生大量泡沫，空气吸入还会使油泵产生气蚀，引起油泵噪声，损坏和引起液压系统的振动。
　　6、为防止油泵吸入杂物，减少磨损，泵的进油口应装置100～180um的滤油器，其过滤能力应不小于泵流量的三倍，同时推荐在排油管道油口处安装精度杰30～50um的滤油器，以确保油液的清洁度，提高液压系统稳定性和液压元件的工作寿命。
　　7、为确保油泵的性能，延长使用寿命，液压系统应使用抗磨液压油，推荐选用N46号抗磨液压油，长期工作油温宜在10℃～60℃范围内。油箱设计宜采用封闭型，需定期清洗滤油器与检查油的品质，就实际情况更换工作油液。

五、故障及排除方法：

故障		原因	措施
泵不出油	或没有压力	1、吸油高度太高或液面太低	1、增加油液或降低吸油高度
		2、滤油器堵塞	2、清洗滤油器或更换滤油器
		3、电动机反转	3、更正电机转向
		4、工作油液粘度太厚	4、采用推荐油液或提高油温
		5、油泵启动转速太低	5、提高油泵转速至公称转速
噪声异常		1、油道内有空气	1、检查各接合面的密封性
		2、滤油器容量太小或杂物堵塞	2、清洗滤油器或更换滤油器
		3、油泵与电机安装不同心	3、校正同轴度≤0.10mm
压力振摆大		1、进油口和接管连接处漏气2、液压系统溢流阀不稳定	1、检查并锁紧联接件或使用密封胶带保证严格密封
压力振摆大		1、进油口和接管连接处漏气2、液压系统溢流阀不稳定	2、修复溢流阀
